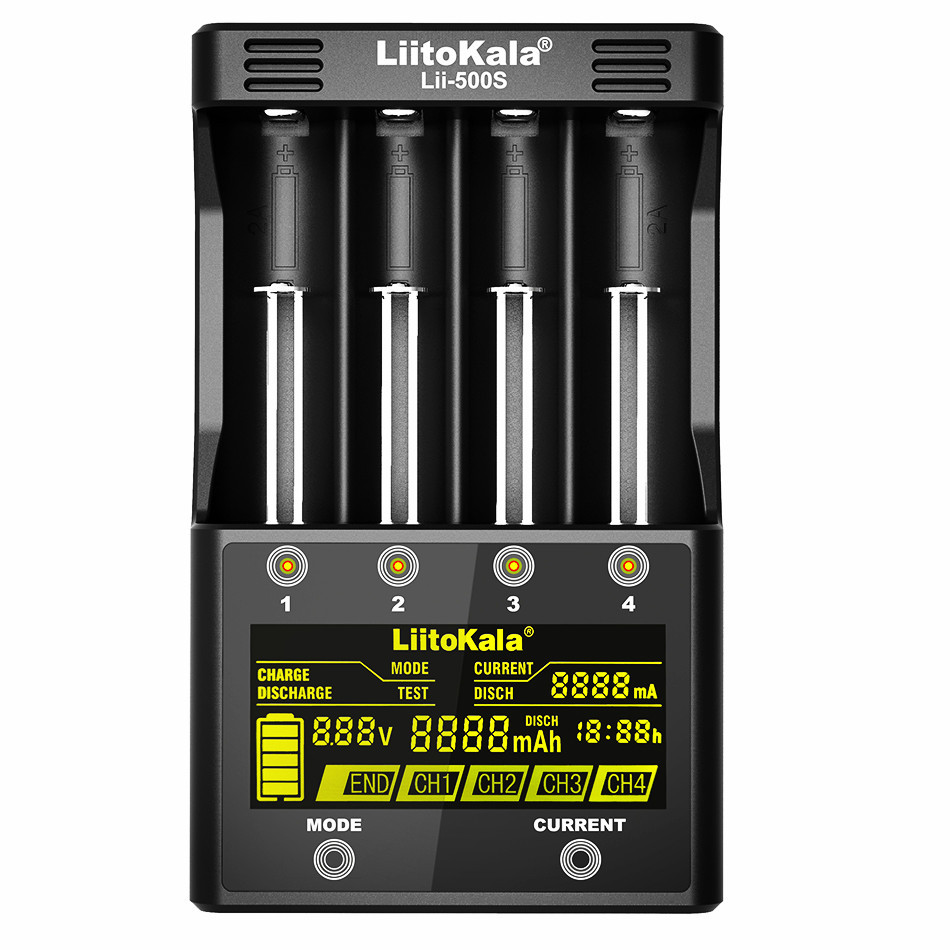

Універсальне ЗП Liitokala Lii-500s

Універсальний, надійний, інтелектуальний зарядний пристрій із сенсорним керуванням для заряду, розряду та тестування різних типів літійійійійних, нікельметалгідридних і нікелькадмієвих акумуляторів.

Характеристики зарядного пристрою LiitoKala Lii-500S

• DC вхід: 12V/3.0A
• Струм розряду: 250mA, 500mA
• Струм заряду для Li-ion: (4.2 V) 500 mA*4/700 mA*4/1000mA*4/2000mA*2
• Ток заряда для NiMH: (1.48V) 500mA*4/700mA*4/1000mA*4
• Заряджає: Ni-MH, NiCd, Lithium Ion
• Підтримувані акумулятори: 18650, 26650,  AA, AAA, 18350, 14500, 21700, 20600, 7335, 17355, 17670, 10440, 18490, 16340, 17500, 14650,  RCR123, IMR 10440
• У режимі очікування струм: < 15mA
• USB-вихід: 5V — 1000mA
• Розмір: 162 мм (Довжина) x 100 мм (Ширина) x 36 мм (Висота)
• Вага: 215 гр.

Можливості

1. Чотири варіанти зарядного струму (500 мА/700 мА/1000 мА/2000 мА)
2. Можливий одночасний заряд акумуляторів різних типорозмірів (18650/26650/AA/AAA...) завдяки пружному контакту.
3. Може розмістити по два акумулятори розміру 26650 або 18650 і чотири акумулятори 21700.
4. У зарядному пристрої використовується один загальний сенсорний LCD-дисплей із підсвіткою, що зображає напругу, струм, час, ємність і внутрішній опір акумуляторів.
5. У режимі CHARGE канали працюють незалежно один від одного. Можна індивідуально задавати зарядний струм для різних акумуляторів, як-от Li-ion або Ni-MH. Літійійійні та NiMH акумулятори можуть обслуговуватися одночасно й незалежно один від одного.
6. У режимі  TEST — процес визначення ємності акумулятора складається з трьох циклів (повного заряду, розряду та знову повного заряду).
7. Режими CHARGE і TEST можуть використовуватися одночасно (інівідуально вибираються для різних відсіків з акумуляторами).
8. Набір захисних функцій: від перезаряджання та глибокого розряджання, від короткого замикання, активація акумуляторів без залишкової напруги, заряд у діапазоні 1,65-2,2В, інтелектуальне відкидання акумуляторів, захист від неправильного під'єднання.
9. Стандартний вихід USB 5 В/1 А.
10. Постачається зі спеціальним мережевим блоком живлення. Поживна напруга: 12В/3,0А постійного струму.
11. Визначає несправні або неправильно вставлені акумулятори написом "Err" на дисплеї та написом «NULL» якщо батареї немає.
12. Корпус пристрою для стійкості забезпечений силіконовими нековзними накладками.

Режими  LiitoKala Lii-500S

Зарядний пристрій має шість сенсорних точок керування.

Натискаючи MODE, стають доступними три режими роботи зарядного пристрою CHARGE, DISCHARGE и TEST. Крапки 1/2/2/4 відповідають каналам. Точка CURRENT дає змогу вибрати необхідний струм заряду або розряду.

1) Charge.  Режим заряду (CHARGE) вмикається автоматично, якщо не обраний інший режим роботи. Можна зарядний струм для різних відсіків з акумуляторами різних типів. Це спрощує їхнє використання й обслуговування. Спочатку натисніть точку вибору відсіку (1, 2, 3 або 4), потім точку вибору режиму, потім вибір струму. Через вісім секунд активується робочий режим, у цей час змінювати функції вже не можна. Якщо потрібна зміна, довго утримуйте MODE для повторного вибору. Зверніть увагу, що зарядний струм потрібно вибирати залежно від ємності акумулятора. Струм може бути обраний від 500 до 2000 mA. Якщо швидкий заряд акумуляторів не потрібний, рекомендується зарядний струм 500 мА як найбезпечніший. Якщо струм заряду не обраний, пристрій автоматично почне заряджання струмом 500mA. Натискаючи точку вибору відсіку (1, 2, 3 або 4) у режимі заряду, можна подивитися ємність (мА·год)/час заряджання (год)/завнутрішній опір акумулятора (мОм)/зарядний струм (мА)/напруга (В). Коли акумулятор буде повністю заряджений, на РК  дисплеї буде показано повідомлення END і засвітиться зелений індикатор. Зверніть увагу, що під час заряджання струмом 2000 mA можна заряджати тільки два крайні канали та тільки літійонні акумулятори. У разі одночасного заряджання чотирьох каналів максимальний струм заряду становить 1000mA.

2) Discharge. Режим розряджання. У цьому режимі розряджається акумулятор із записом ємності. За допомогою кнопки MODE упродовж 8 секунд виберіть режим розряджання — DISCHARGE. За допомогою кнопки "CURRENT" виберіть струм розряду 250 або 500 mA. Якщо струм не обраний, система сама почне розряджати струм 250 mA. Пристрій записує дані в процесі розряджання і за цими даними визначає ємність розряду акумулятора.

3) Test. Повна перевірка акумуляторів. Заряд акумулятора, розряд акумулятора та запис ємності. Знову заряд акумулятора. За допомогою кнопки MODE виберіть режим TEST. У режимі TEST за допомогою кнопки CURRENT можна вибрати струм заряду 500 мА/700 мА/1000 мА/2000 мА. Через 8 секунд система почне працювати з обраними параметрами. Якщо впродовж восьми секунд не був зроблений вибір, автоматично буде обраний зарядний струм 500 мА. Коли акумулятор буде повністю заряджений, система автоматично перейде в режим розряду з розрядним струмом 500mA  і визначить ємність розряду акумулятора. Потім зарядний пристрій знову повністю зарядить акумулятор, обраним раніше зарядним струмом, і виміряє ємність заряду акумулятора. Після закінчення роботи режиму на  дисплеєм з'явиться END. Зверніть увагу, що під час заряджання струмом 2000 mA можна заряджати тільки два крайні канали та тільки літійонні акумулятори. За одночасного заряджання понад два канали максимальний струм заряду становить 1000mA.

Попередження

1. Цей зарядний пристрій призначений тільки для циліндричних літійійійійних, NiCd і NiMH акумуляторів. Не призначено для літійжелезофосфатних акумуляторів.
2. Перед початком експлуатації цього зарядного пристрою уважно прочитайте інструкцію. Не перевищуйте зарядні струми, рекомендовані для акумуляторів.
3. Не використовуйте інші блоки живлення.
4. Невеликий нагрів зарядного пристрою в процесі заряджання і (або) розряду це нормально.
5. Не забувайте вимикати блок живлення з розетки живильної мережі та витягувати акумулятори з зарядного пристрою, якщо ви ним не користуєтеся.
6. Для використання тільки всередині приміщень.

Комплект постачання

• Зарядний пристрій LiitoKala Lii-500S
• Блок живлення
• Інструкція
