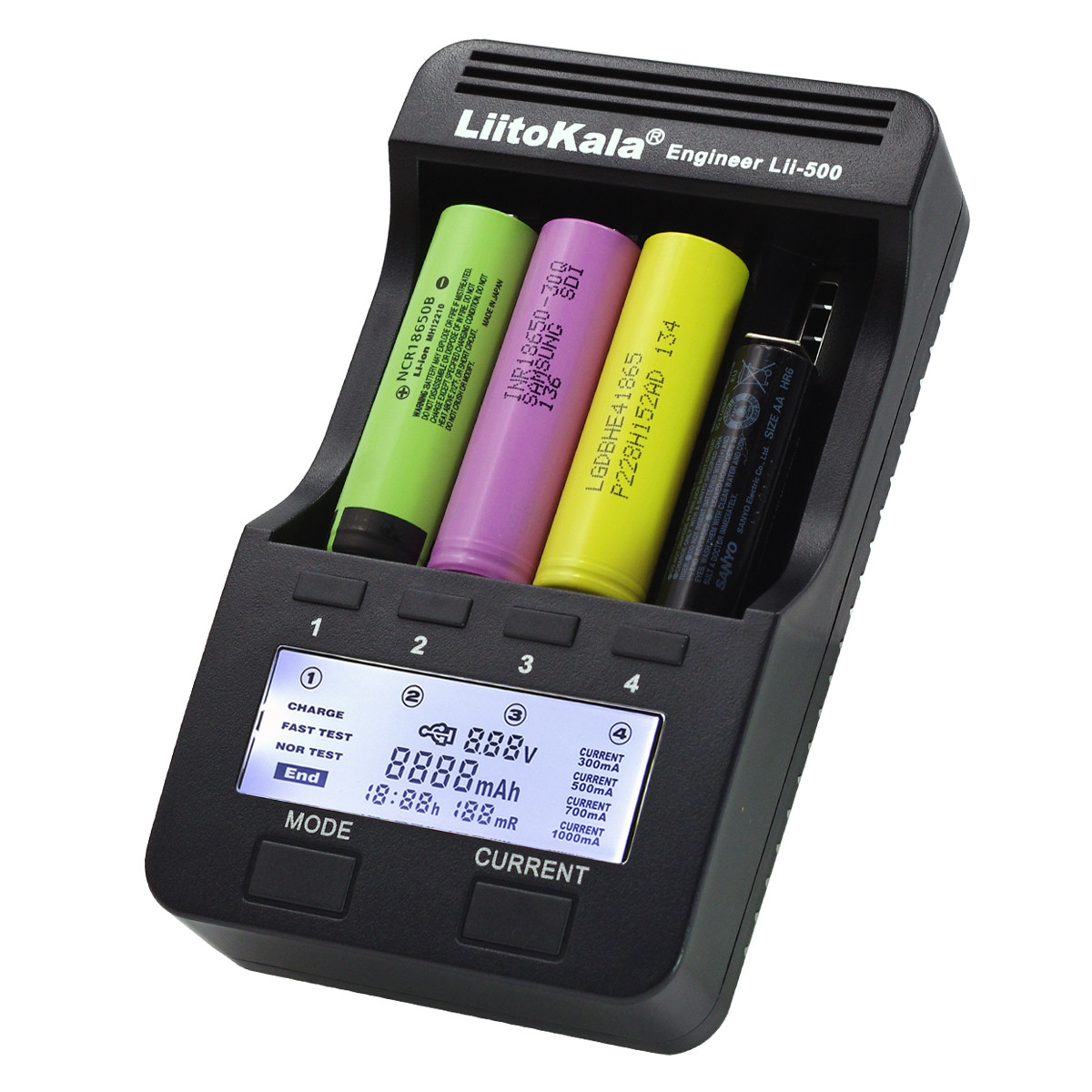

Універсальний ЗУ Liitokala Lii-500

Інтелектуальне, універсальне, безпечне зарядний пристрій для різних типів циліндричних литийионных акумуляторів і циліндричних никельметаллгидридных акумуляторів, часто використовуваних в ліхтарях, електричних інструментах, електронних товарах, цифрових камерах. Має можливість одночасної зарядки до 4х акумуляторів різних типів.

Характеристики зарядного пристрою LiitoKala Lii-500

• DC вхід: 12V/2.0 A
• Струм розряду: 300mA, 500mA
• Струм для Li-ion: (4.2 V) 300mA/500mA/700mA/1000mA*4
• Струм для NiMH: (1.48 V) 300mA/500mA/700mA/1000mA*4
• Заряджає: Ni-MH, NiCd, Lithium Ion
• Підтримувані акумулятори: 18650, 26650, AA, AAA, 17335, 17355, 17670, 10440, 18490, 16340,17500, RCR123 14500 IMR 10440
• В режимі очікування струм: < 15mA
• USB вихід: 5V — 1000mA
• Розмір: 162мм (Довжина) x 96мм (Ширина) x 36 мм(Висота)
• Вага: 441 г (включаючи упаковку). Без упаковки 221 гр.

Можливості

1. Чотири варіанти зарядного струму (300 мА/500 мА/700 мА/1000 мА)
2. Можливий одночасний заряд акумуляторів різних типорозмірів (18650/26650/AA/AAA...) за рахунок пружного контакту.
3. В зарядному пристрої використовується один загальний LCD дисплей з підсвічуванням, що відображає напругу, струм, час, ємність і внутрішній опір.
4. В режимі CHARGE канали працюють незалежно один від одного. Можна індивідуально задавати зарядний струм для різних акумуляторів, таких як Li-ion або Ni-MH.
5. В режимі FAST TEST чотири канали можуть швидко визначити ємність акумуляторів. Литийионные і NiMH акумулятори можуть обслуговуватися одночасно і незалежно один від одного. Швидкий тест акумулятора складається з циклів розряду і повного заряду.
6. В режимі NOR TEST процес визначення ємності акумулятора складається з трьох циклів (повного заряду, розряду і знову повного заряду).
7. Режими CHARGE, FAST TEST і NOR TEST можуть використовуватися одночасно (вибираються індивідуально для різних відсіків з акумуляторами).
8. Набір захисних функцій: від перезаряду і глибокого розряду, від короткого замикання, активація акумуляторів без залишкового напруги, заряд в діапазоні 1,65-В 2,2, інтелектуальна відбраковування акумуляторів, захист від неправильного підключення.
9. Режим Power Bank зі стандартним виходом USB 5В/1 А. Для живлення використовуються від одного до чотирьох літієвих акумуляторів, використання NiMH акумуляторів в цьому режимі неможливо. USB не працює, якщо прилад підключений до мережі 220v.
10. Поставляється із спеціальним мережним блоком живлення. Живляча напруга: 12 В/2,0 А постійного струму.
11. Визначає несправні акумулятори написом «NULL» на дисплеї.

Режими LiitoKala Lii-500

Натискаючи клавішу MODE, стають доступні три режими роботи зарядного пристрою це CHARGE, Fast Test і NOR TEST.

1) Charge. В режимі заряду (CHARGE) можна задавати зарядний струм для різних відсіків з акумуляторами різних типів. Це спрощує їх використання та обслуговування. Спочатку натисніть клавішу вибору відсіку (1, 2, 3 або 4), потім кнопку вибору режиму, потім кнопку вибору струму. Через вісім секунд активується робочий режим. Зверніть увагу, що зарядний струм потрібно вибирати в залежності від ємності акумулятора. Якщо швидкий заряд акумуляторів не потрібна, рекомендується зарядний струм 500 мА як найбезпечніший. Натискаючи клавіші вибору відсіку (1, 2, 3 або 4) у режимі заряду можна подивитися ємність (ма * год) / час заряду (год) / внутрішній опір акумулятора (мОм) / зарядний струм (мА) / напруга (В). Коли акумулятор повністю заряджений, на РК-дисплеї з'явиться повідомлення END.

2) Fast Test. Швидка перевірка. Режим призначений для усунення «ефекту пам'яті» акумуляторів. У такому режимі роботи акумулятори спочатку розряджаються, а потім заряджаються. Після того, як в зарядний пристрій був вставлений акумулятор, і він підключений до блоку живлення, протягом 8 секунд натисніть кнопку MODE, виберіть режим швидкого визначення ємності (FAST TEST), потім виберіть струм (кнопка CURRENT). Через 8 секунд система почне працювати з обраними параметрами. Сила струму вибирається тільки для заряду, для розряду акумуляторів сила струму задається автоматично. Зверніть увагу: коли зарядний пристрій знаходиться в режимі визначення ємності, є 2 види режиму розряду.

При виборі зарядного струму 300 мА або 500 мА система автоматично вибирає розрядний струм 250 мА. При виборі зарядного струму 700 мА або 1000 мА, система автоматично вибирає розрядний струм 500 мА. При проходженні першого етапу — розряду акумуляторів на екрані відображаються всі показники, крім залитій ємності. Після розряду почнеться другий етап — заряд, при завершенні якого на екрані дисплея з'являється залита ємність. Після повного заряду закінчується робота даного режиму і з'являється напис END.

3) NOR Test. Повна перевірка акумуляторів. Заряд акумулятора, розряд акумулятора і запис ємності. Знову заряд акумулятора. З допомогою кнопки MODE виберіть режим NOR TEST. В режимі NOR TEST за допомогою кнопки CURRENT можна вибрати струм 300 мА/500 мА/700 мА/1000 мА. Через 8 секунд система почне працювати з обраними параметрами. Якщо протягом восьми секунд не був зроблений вибір, автоматично буде обраний зарядний струм 500 мА (одночасно автоматично буде обраний розрядний струм 250 мА). При виборі зарядного струму 700 мА або 1000 мА буде автоматично вибрано розрядний струм 500 мА. Коли акумулятор повністю заряджений, система автоматично перейде в режим розряду з обраним розрядним струмом і визначить ємність акумулятора. Коли на РК-дисплеї починає мигати напис END це означає, що визначення ємності завершено. Акумулятор можна дістати чи почекати коли зарядний пристрій знову повністю заряджає акумулятор обраним зарядним струмом, тоді напис END перестане блимати.

Попередження

1. Це зарядний пристрій призначений тільки для циліндричних литийионных і NiMH акумуляторів. Не призначений для литийжелезофосфатных акумуляторів.
2. Перед початком експлуатації даного зарядного пристрою, уважно прочитайте інструкцію. Не перевищуйте зарядні струми, рекомендовані для акумуляторів.
3. Не використовуйте інші блоки живлення.
4. Невеликий нагрів зарядного пристрою в процесі заряду і (або) розряду це нормально.
5. Не забувайте вимикати блок живлення з розетки електромережі і витягувати акумулятори з зарядного пристрою, якщо ви ним не користуєтесь.
6. Для використання тільки всередині приміщень.

Комплект постачання

• Зарядний пристрій LiitoKala Lii-500
• Блок живлення
• Автомобільний адаптер 12V
• Інструкція
